大图嵌小图

由来

星球里不断有同学问到如何在一个大图中嵌入小图，这里简单介绍一下。

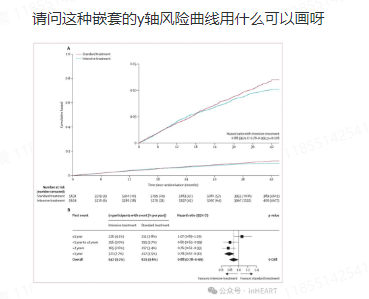

Q1

Q2

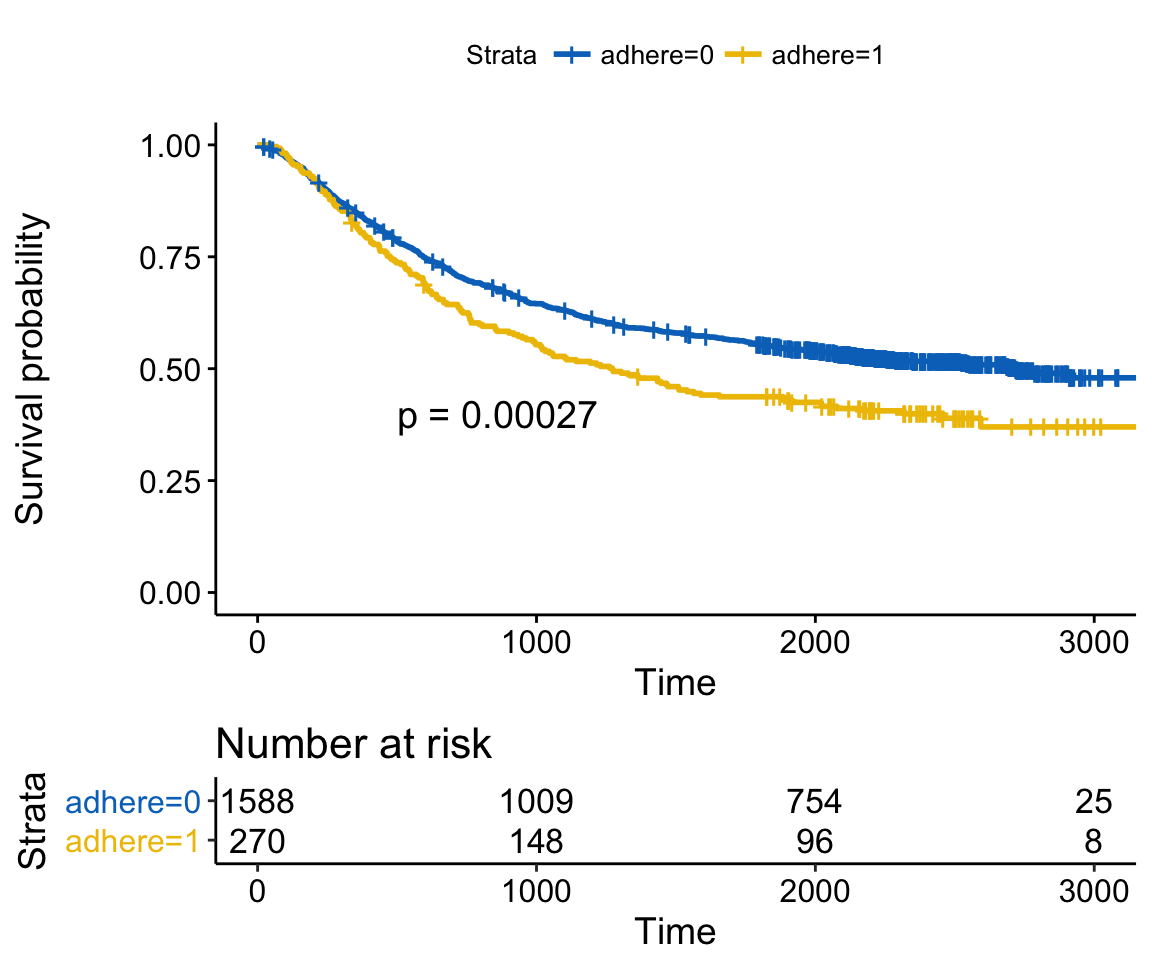

我们使用生存曲线及risk table作为例子，其中生存曲线是大图，risk table是小图。常见的图形为：

survival curve

想要把risk table嵌入到生存曲线中。

方法一

使用grid包，借助于grid包中的viewport函数。viewport用于定义一个绘图区域，可以在一个图形设备中创建多个独立的绘图区域，每个区域都有自己的坐标系和尺寸。

subvp <- viewport(width = 0.35, height = 0.35, x = 0.75, y = 0.75)
ggsurv$plot
print(ggsurv$table, vp = subvp)

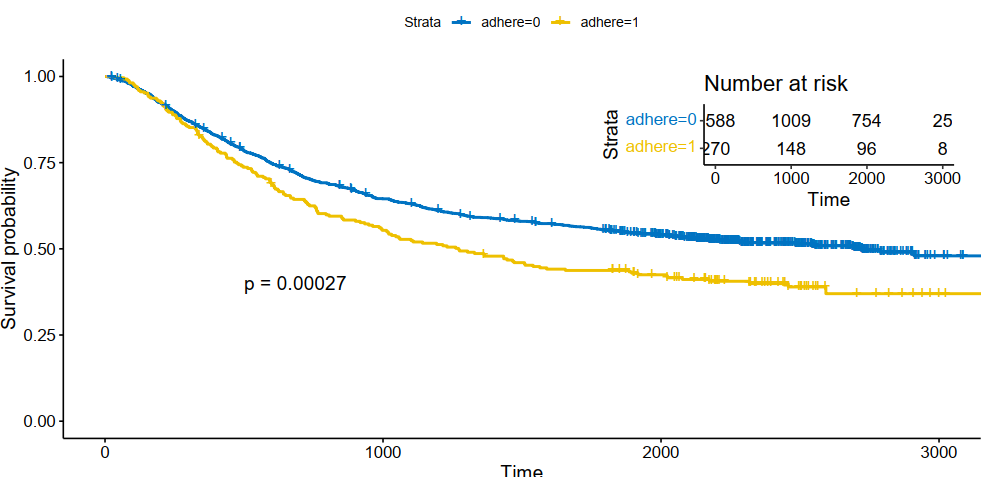

viewport创建了一个子视口，它定义了一个相对主视口的区域。效果如下：

option 1

方法二

使用annotation_custom函数，它可以在图形中添加自定义的图形元素。

ggsurv$plot + annotation_custom(ggplotGrob(ggsurv$table), xmin=1900, xmax=3000, ymin=0.6, ymax=1)

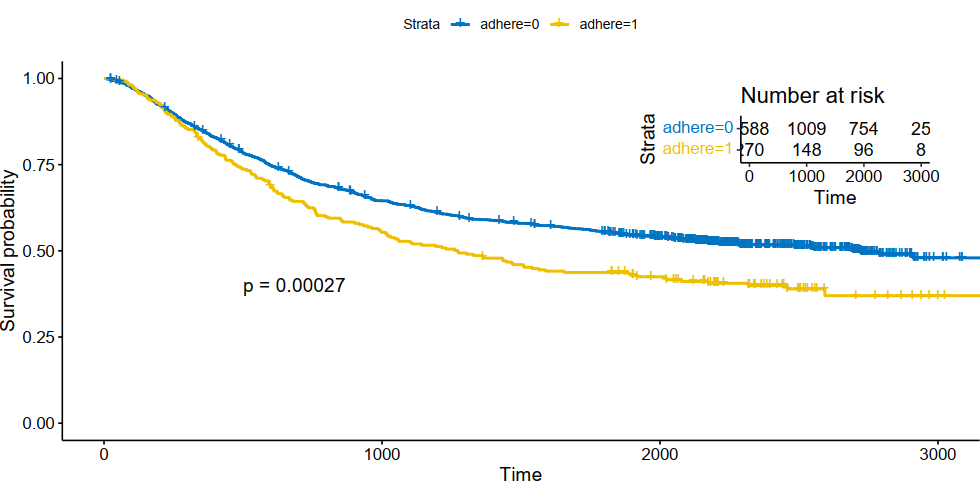

ggplotGrob将ggsurv$table转换为grob对象，以便在图形中使用。效果如下：

option 2

方法三

使用ggpp包。

sub_plot= tibble::tibble(
    x= .98, y= .98, plot= list(ggsurv$table)
)
ggsurv$plot +
    geom_plot_npc(data = sub_plot, aes(npcx = x, npcy = y, label = plot))

使用geom_plot_npc函数将子图添加到主图中，label表示要添加的子图。效果如下：

option 3

完整代码已经放在了星球里，感兴趣的同学可以自行查看。
